产品简介

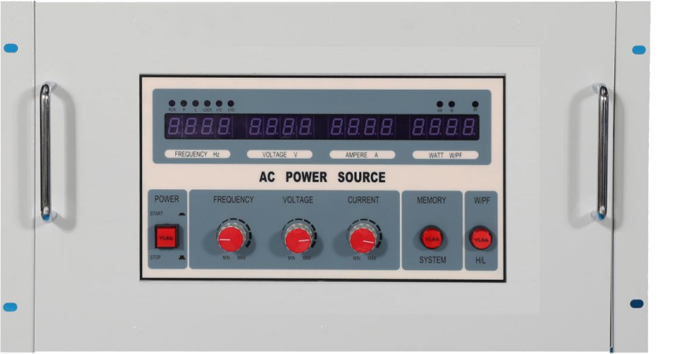

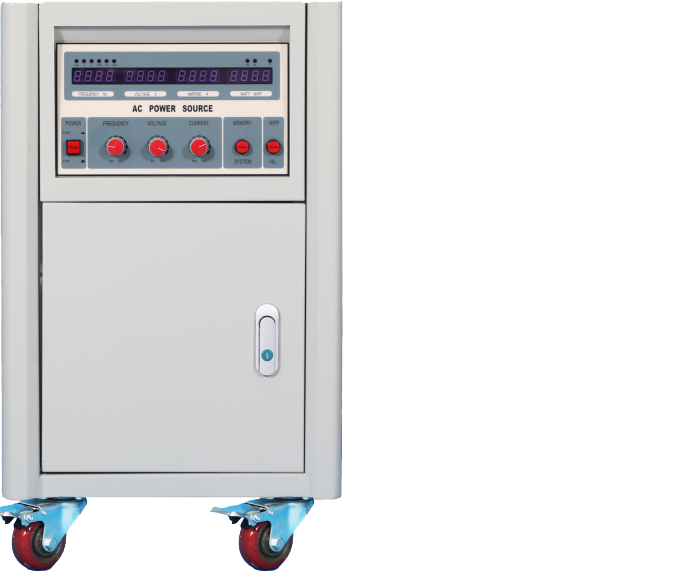

    AWP系列三相稳频稳压电源，是应用于电网（或发电机）电压和频率不稳定，电压畸变严重，存在闪变、跌落等供电质量情况下，用来保障敏感设备供电品质的电力电子设备。本系列稳频稳压电源可彻底解决电网频率漂移、电压跌落、瞬态过压、波形失真、电网干扰等所有电能质量问题（除断电以外），为用户提供一个电压频率稳定、波形纯净的供电环境。
产品应用领域
电网（或发电机）电压和频率不稳定，供电质量差的场合。
产品特点
1、适应宽电压（260-450V）宽频率（30-70Hz）输入范围。
2、具有输入滤波器，滤除电网EMC干扰。
3、内部储能元件，平滑电网输入的瞬变、浪涌、跌落、漂移等。
4、采用TI公司32位DSP数字信号处理器（TMS320F28x），运算能力强，处理速度快。
5、三相独立H桥逆变及三相独立输出变压器设计，使三相输出在电气与控制上相互独立，互不干扰影响，适应三相不平衡负载。
6、对于大功率输出，采用IGBT模块并联技术和逆变单元模块化设计，便于功率扩展。
7、采用全数字化控制与反馈技术，输出电压与负载电流双闭环控制算法，控制速度快，精度高，稳定性好。
8、对系统各项运行参数进行实时监控，具有多种完善的保护功能。
9、智能温控调节风机，降低噪声，延长寿命。
产品技术参数

参数   型号		AWP-
		33 100	33 150	33 200	33 300	33 450	33 600	33 750	33 1000	33 1500	33 2000
输出容量 （kVA）		10	15	20	30	45	60	75	100	150	200
输出功率因数		0.8
工作方式		SPWM方式，正弦波输出。
电源输入		三相四线 AC260V～450V  30Hz～70Hz
输出相数		三相四线
输出频率		50/60Hz
频率精度		≤0.1%
频率稳定度		≤0.01%
输出电压		线电压AC380V（其他电压值可定制）
额定输出电流 （A）		15.2	22.8	30.4	45.6	68.4	91.2	114	152	228	304
源电压效应		≤1%
负载效应		≤1%
输出电压失真度		≤2.0%（阻性负载，额定频率和电压下）
三相相位差		120º±2º
电压不平衡度		≤1%
动态特性		100%突加突卸负载，电压突变≤5%，恢复时间20ms。
保护装置		短路保护，过载保护，过流保护，过欠压保护，功率器件过热保护。
过流（过载） 保护特性		105% 10分钟；120% 1分钟；150% 30秒；200% 10秒；300%立即保护。
记忆功能		自动记忆上次启动运行参数
预置功能		在待机状态时，可预置输出频率、输出电压等参数。
在线调整功能		在运行状态时，可在线调整输出频率、输出电压。
通信接口		可选配RS232或RS485通讯，标准工业MODBUS RTU通讯协议。
输出 /显示 精度	电压	分辨率：0.1V   精度：±(0.5%×读数值+0.1%×满量程值)
	电流	分辨率：0.01A/0.1A  精度：±（0.5%×读数值+0.1%×满量程值）
	功率	分辨率：1W  精度：±1%（功率因数0.8以上）
显示方式		LED显示，可选配彩色触摸屏显示
效率		≥85%
噪声等级		≤65dB						≤70dB
外形尺寸 宽×深×高(mm)		510*850*1000				1000*780* 1250		1200*700* 1320		1340*740* 1500
工作环境		温度：0～40℃    相对湿度：≤90%RH

备注：接受大功率及非标产品的特殊定制。
