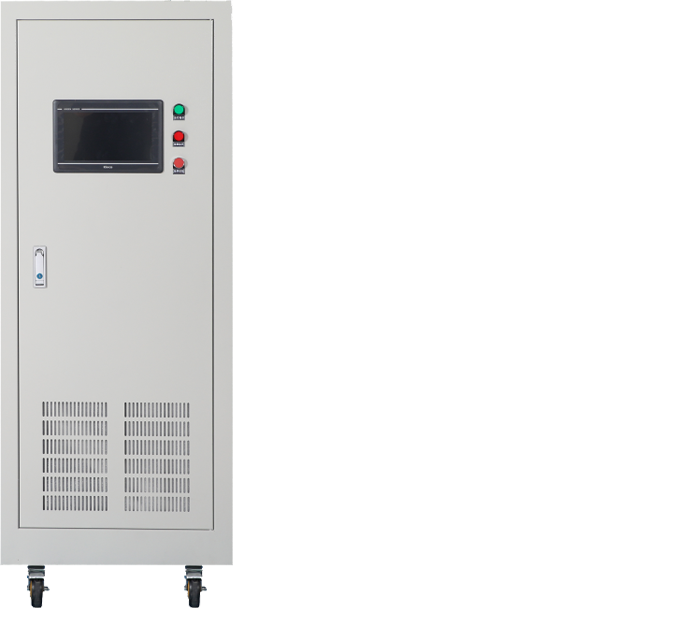

ALP系列三相输出交流恒流源
2021-06-21 |
作者:admin |
点击数:190 |
产品详情
产品简介
ALP系列采用SPWM高频脉宽脉宽调制,IGBT实现输出,可以调制输出电流及频率,响应速度快,恒流精度高、能长期稳定工作。并且能够克服由于电网电压波动、回路电阻变化、产品内阻变化所引起的电流变化,不受人为因素的影响;体积小,效率高,可靠性和维护成本相对于传统调压器方式具有明显优势;人机接口界面良好,能与先进的生产线系统配套使用,也可单独使用。
产品应用领域
ALP系列交流恒流源主要用于特定产品电流热效应测试和应用的场所,如断路器、熔断器、热继电器、磁力启动器等保护性开关及各类变压器、互感器等需要需要设定额定电流、动作电流、短路电流等热效应进行测试的场合。
产品特点
1、采用先进的双闭环反馈控制技术、成熟的SPWM调制技术、IGBT驱动技术,响应迅速,输出稳定;
2、自保护功能全面:对IGBT及变压器等关键部件进行实时检测(如短路/过流/过热等保护)、对电源输入端口及输出端口进行实时检测(如过压/欠压/缺相等保护)。
3、丰富的远程控制接口:客户可以选配RS232、RS485、开关量、模拟信号等多种远程通讯/远程控制方式,实现远端对电源的控制。
4、智能温控调节风机,降低噪声,延长寿命。
5、电压范围0-5V、0-10V、0-20V;最大电流10000A。
6、三相分调功能(选配):可选配三相分调功能,三相输出电流独立可调。
7、三相并联功能(选配):可选配三相并联功能,并联时三相输出相位同相,可在输出端直接并联,作为单相使用,扩大单相电流输出能力。
产品技术参数
参数
型号
ALP三相输出交流恒流源
工作方式
SPWM方式,正弦波输出。
电源输入
单相 AC220V±15% 50/60Hz±5%(总容量10kVA以内)
三相四线 AC380V±15% 50/60Hz±5%(总容量10kVA以上)
输出相数
三相四线,三相独立输出
输出频率
范围:40.0~70.0Hz,调节步幅为0.1Hz;额定:50/60Hz
频率精度
≤0.1%
频率稳定度
≤0.01%
电压范围
相电压:0-5V;0-10V;0-20V
恒流范围
0.1In~1.0In(In为最大额定电流),调节步幅为0.1A/1A/10A
In标准值:50A,100A,150A,200A,300A,400A,500A,600A,800A,1000A,1500A,2000A,3000A,4000A,5000A,6000A,8000A,10000A。
恒流精度
±(0.5%×设定值 + 0.1%×满量程值)
源电压效应
≤1%
负载效应
≤1%
电流失真度
≤3%(阻性负载,额定频率和电流下)
三相相位差
120º±2º
保护装置
过压保护,过载保护,过流保护,功率器件过热保护。
记忆功能
自动记忆上次启动运行参数
预置功能
在待机状态,可预置输出频率、输出电流等参数。
在线调整功能
在运行状态,可在线调整输出频率、输出电流。
三相分调功能
可选配三相分调功能,三相输出电流独立可调。
三相并联功能
可选配三相并联功能,并联时三相输出相位同相,可在输出端直接并联,作为单相使用,扩大单相电流输出能力。
通信接口
可选配RS232或RS485通讯,标准工业MODBUS RTU通讯协议。
显示
精度
电压
分辨率:0.01V 精度:±(0.5%×读数值+0.1%×满量程值)
电流
分辨率:0.01A/0.1A/1A 精度:±(0.5%×读数值+0.1%×满量程值)
显示方式
7寸彩色触摸屏显示
工作环境
温度:0~40℃ 相对湿度:≤90%RH
