产品详情

产品简介
    HBP-smart系列三相智能型变频电源，以DSP处理器为核心，采用SPWM控制技术和DDS直接数字波形合成技术，将电力电子技术、自动控制理论、数字信号处理技术、信息技术相结合，实现变频电源的智能化、数字化、可视化、可编程化，产品处于国内领先水平。
产品应用领域
      产品广泛应用于家电、电机、电动工具、开关电源、变压器、电压/电流互感器、认证检测机构、高校科研院所实验室等行业。
产品特点
1、可编程程控输出功能
A，通用功能——设定一组电压、频率、时间，运行输出；
B，步阶功能——设定多组（最多30组）步阶电压、频率、时间，按照设定步阶运行输出，可设置循环次数和循环间隔时间。
C，渐变功能——设定多组（最多30组）启动电压频率、终止电压频率、启动时间、运行时间，系统自动按照设定进行VF变化运行输出。
D，VF启动功能——针对马达测试和大功率电机启动，可设定定频变压或变频变压的方式，降低启动时的冲击电流。
E，特殊曲线模拟——对于复杂的电压、频率变化，可根据客户要求或相关测试标准，将电压频率曲线编程固化在系统中。

2、单三相输出功能
可工作于标准三相输出模式，输出相位差互为120º的标准三相电压；也可工作于单相模式，此时三相输出电压、频率、相位完全相同，可在电源外部直接将三相输出并联，作为单相电源使用，提高电源的带单相负载能力。
单三相功能切换，只需一键切换，无需复杂的内部线路调整。
电源设有自诊断和保护功能，有效防止单三相模式误切换造成的输出端短路。
3、三相统调/三相分离功能
三相统调：三相输出频率和输出电压保持一致，相位差互为120º，频率和电压统一调整。
三相分离：三相输出频率和输出电压均可独立调整，三相可输出不同的频率和电压。
4、三相相位角可调功能
在三相输出模式下，可调整三相输出电压的相位角，调整范围 -180º～+180º，调整分辨率1º。
5、温度监控，智能风机控制
具有内部分布式多点温度检测系统，实时监测箱内温度以及内部功率器件、变压器等的运行温度，保障设备可靠运行，智能控制风机运转，提高风机运行寿命，降低空载损耗，降低运行噪声。


产品技术参数

参数   型号		HBP-smart
		33100	33150	33200	33300	33450	33600	33750	331000
输出容量（kVA）		10	15	20	30	45	60	75	100
输出功率因数		0.8
工作方式		SPWM方式，正弦波输出。
电源输入		三相四线AC380V±15%  50/60Hz±5%
输出相数		三相四线
输出频率		范围：40.0～70.0Hz，调节步幅为0.1Hz；额定：50/60Hz
频率精度		≤0.1%
频率稳定度		≤0.01%
输出相电压		(低档)1.0～150.0V，(高档)150.1～300.0V  调节步幅为0.1V 额定电压：120V/240V
额定输出电流	低档	27.7A	41.6A	55.5A	83.2A	125A	167A	208A	278A
	高档	13.8A	20.8A	27.7A	41.6A	62.5A	83.3A	104A	139A
源电压效应		≤1%
负载效应		≤1%
输出电压失真度		≤2.0%（阻性负载，额定频率和电压下）
三相相位差		120º±2º
电压不平衡度		≤1%
动态特性		100%突加突卸负载，电压突变≤5%，恢复时间20ms。
保护装置		短路保护，过载保护，过流保护，过欠压保护，功率器件过热保护。
过流（过载） 保护特性		105% 10分钟；120% 1分钟；150% 30秒；200% 10秒；300%立即保护。
记忆功能		自动记忆上次启动运行参数
预置功能		在待机状态时，可预置输出频率、输出电压等参数。
在线调整功能		在运行状态时，可在线调整输出频率、输出电压。
通信接口		可选配RS232或RS485通讯，标准工业MODBUS RTU通讯协议。
输出 /显示 精度	电压	分辨率：0.1V  精度：±(0.5%×读数值+0.1%×满量程值)
	电流	分辨率：0.01A/0.1A  精度：±（0.5%×读数值+0.1%×满量程值）
	功率	分辨率：1W  精度：±1%（功率因数0.8以上）
显示方式		彩色触摸屏显示
效率		≥85%
噪声等级		≤65dB

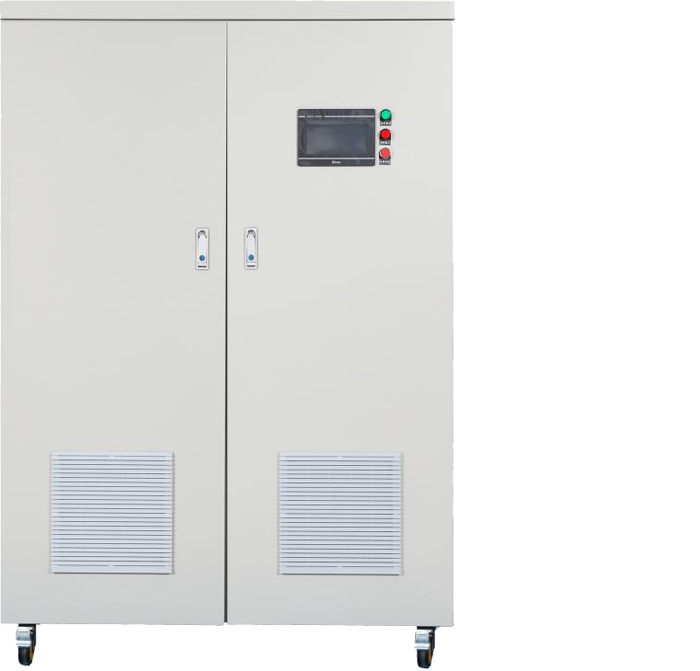

外形尺寸 宽×深×高(mm)		510*850*1000				1000*780*1250		1200*700*1320
工作环境		温度：0～40℃    相对湿度：≤90%RH

备注：接受大功率及非标产品的特殊定制。
