产品详情

产品简介

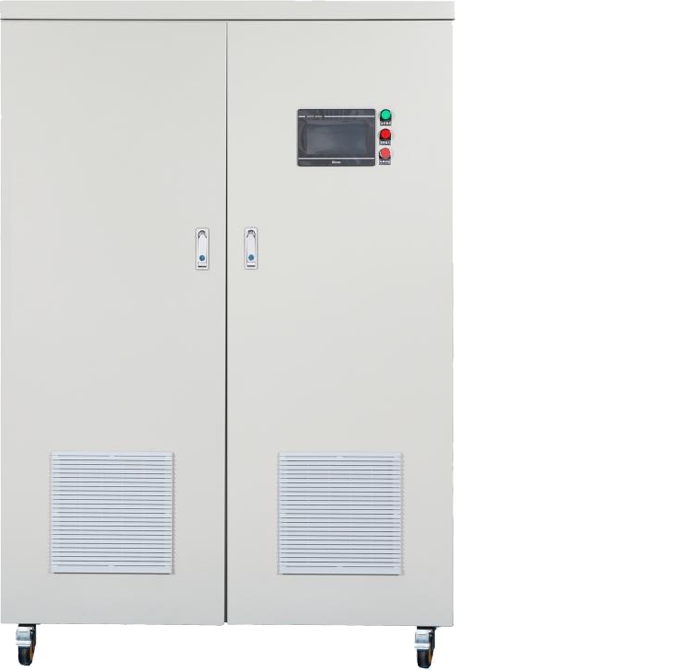

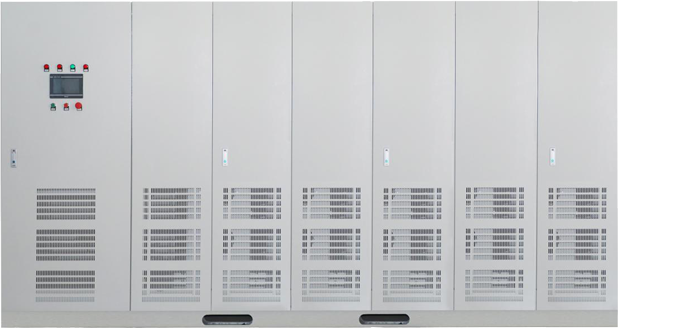

    ABP系列三相大功率变频电源，是我公司根据客户需求，专门针对工业环境的高温、高湿、高腐蚀性、大负荷冲击等恶劣使用环境而特别设计制造的大功率变频电源设备，现有技术能力可以最大做到功率5000KVA。ABP系列大功率变频电源是一款模块化设计的工程型变频电源系统，以DSP处理器为核心，全数字化控制与反馈，以SPWM方式制作,用主动元件IGBT模块设计，以隔离变压器输出来增加整机稳定性, 具有负载适应性强、输出波形品质好、操作简便等特点，具有短路、过流、过载、过热，过欠压等保护功能，以保证电源可靠运行。
   产品应用领域
岸边集装箱起重机、龙门起重机、装船机、卸船机、翻车机等各类港口机械；大吨位(40吨以上)桥吊、门吊等各类起重机械；潜水泵、空压机、中央空调等电机测试；海上石油平台调试；修造船行业；进出口成套设备供电等。
产品特点
1、采用TI公司32位DSP数字信号处理器（TMS320F28x），运算能力强，处理速度快。
2、三相独立H桥逆变及三相独立输出变压器设计，使三相输出在电气与控制上相互独立，互不干扰影响。
3、采用IGBT模块并联技术和逆变单元模块化设计，便于功率扩展。
4、采用全数字化控制与反馈技术，输出电压与负载电流双闭环控制算法，控制速度快，精度高，稳定性好。
5、对系统各项运行参数进行实时监控，具有多种完善的保护功能。
6、具有多种参数测量与显示，可测量并显示三相电压、三相电流、三相功率、三相功率因数、总功率等多种参数。
7、采用彩色触摸屏显示，具有数据存储和事件记录功能，可记录用户操作和故障报警类型。
8、可实现最多8台并机输出。
9、可选配RS232、RS485串行通讯接口，标准工业MODBUS RTU通讯协议。
10、智能温控调节风机，降低噪声，延长寿命。
产品技术参数

参数   型号		ABP-333000	ABP-334000		ABP-336000		ABP-338000	ABP-3310000
输出容量		300kVA	400kVA		600kVA		800kVA	1000kVA
输出功率因数		0.8
工作方式		SPWM方式，正弦波输出。
电源输入		三相四线AC380V±15%  50/60Hz±5%
输出相数		三相四线
输出频率		范围：40.0～70.0Hz，调节步幅为0.1Hz；额定频率：50/60Hz
频率精度		≤0.1%
频率稳定度		≤0.01%
输出相电压		1.0～260.0V，调节步幅为0.1V 额定电压：240V
额定输出电流		417A	556A	833A		1111A		1389A
源电压效应		≤1%
负载效应		≤1%
输出电压失真度		≤2.0%（阻性负载，额定频率和电压下）
三相相位差		120º±2º
电压不平衡度		≤1%
动态特性		100%突加突卸负载，电压突变≤5%，恢复时间20ms。
保护装置		短路保护，过载保护，过流保护，过欠压保护，功率器件过热保护。
过流（过载） 保护特性		105% 10分钟；120% 1分钟；150% 30秒；200% 10秒；300%立即保护。
记忆功能		自动记忆上次启动运行参数
预置功能		在待机状态时，可预置输出频率、输出电压等参数。
在线调整功能		在运行状态时，可在线调整输出频率、输出电压。
通信接口		可选配RS232或RS485通讯，标准工业MODBUS RTU通讯协议。
输出 /显示 精度	电压	分辨率：0.1V  精度：±(0.5%×读数值+0.1%×满量程值)
	电流	分辨率：0.1A  精度：±（0.5%×读数值+0.1%×满量程值）
	功率	分辨率：0.1KW  精度：±1%（功率因数0.8以上）
显示方式		彩色触摸屏显示
效率		≥85%
噪声等级		≤75dB
外形尺寸 宽×深×高(mm)		1600*1040*1800	2000*1250*2000		3200*1040*1800			4000*1040*2000
工作环境		温度：0～40℃    相对湿度：≤90%RH

备注：接受大功率及非标产品的特殊定制。
